注：本儀器采用伺服電機加精密星型減速機構驅動傳感器旋轉加力裝置，工作省力、系統誤差小、運行平穩、檢測數據更精確。

一.簡介

LN系列扭力扳子檢定儀是一款能夠檢測多種靜態扭矩工具的高端扭矩測試設備。融入了多項增強性能的研發成果和人性的設計理念，簡單易用，操控方便，安全防護，讓檢測工作得心應手。優化的結構設計，控制精準的加載系統，優良的穩定性、重復性、抗干擾性，可滿足檢測過程的各項要求，提高工作效率，降低操作者的工作強度，適用于各大中型企業、計量院（所）、高鐵等對扭矩檢測設備更新?lián)Q代的需求。

二.特點

 1、測量范圍：正反向2-1000Nm（配置10N.m、50N.m、200N.m、1000 Nm 4個傳感器，也可根據客戶要求配置傳感器）；

 2、整機基本顯示誤差：±1%（可提供整機精度±0.3%）；

 3、采用全彩色點陣式高精度液晶顯示儀表，顯示畫面漢化處理，操作通過觸摸屏完成，附帶計算機數據處理  系統；

 4、顯示儀表可匹配4個傳感器。顯示儀表具有3種國際扭矩計量單位可自由切換；

 5、計算機數據采集、處理、存儲、查詢、打印等功能；

 6、采用伺服電機加精密星型減速機構驅動傳感器旋轉加力裝置，工作起來更省力、系統誤差小、運行平穩、檢測數據更精確；

 7、通過電子手輪加載或卸載，可調節加載或卸載的速度，有過載報警提醒功能；

 8、傳感器快速更換，無需工具；

 9、轉換接頭種類數量齊全，快速更換；

 10、設計標準 按照《JJG797-2013扭矩板子檢定儀檢定規程》要求；

 11、工作臺尺寸：長1630mm、寬680mm、高850mm ；

 12、顯示方式：峰值保持和連續顯示兩種；

13、電源：AC220V±10%，50HZ。

三.系統組成和各部件名稱

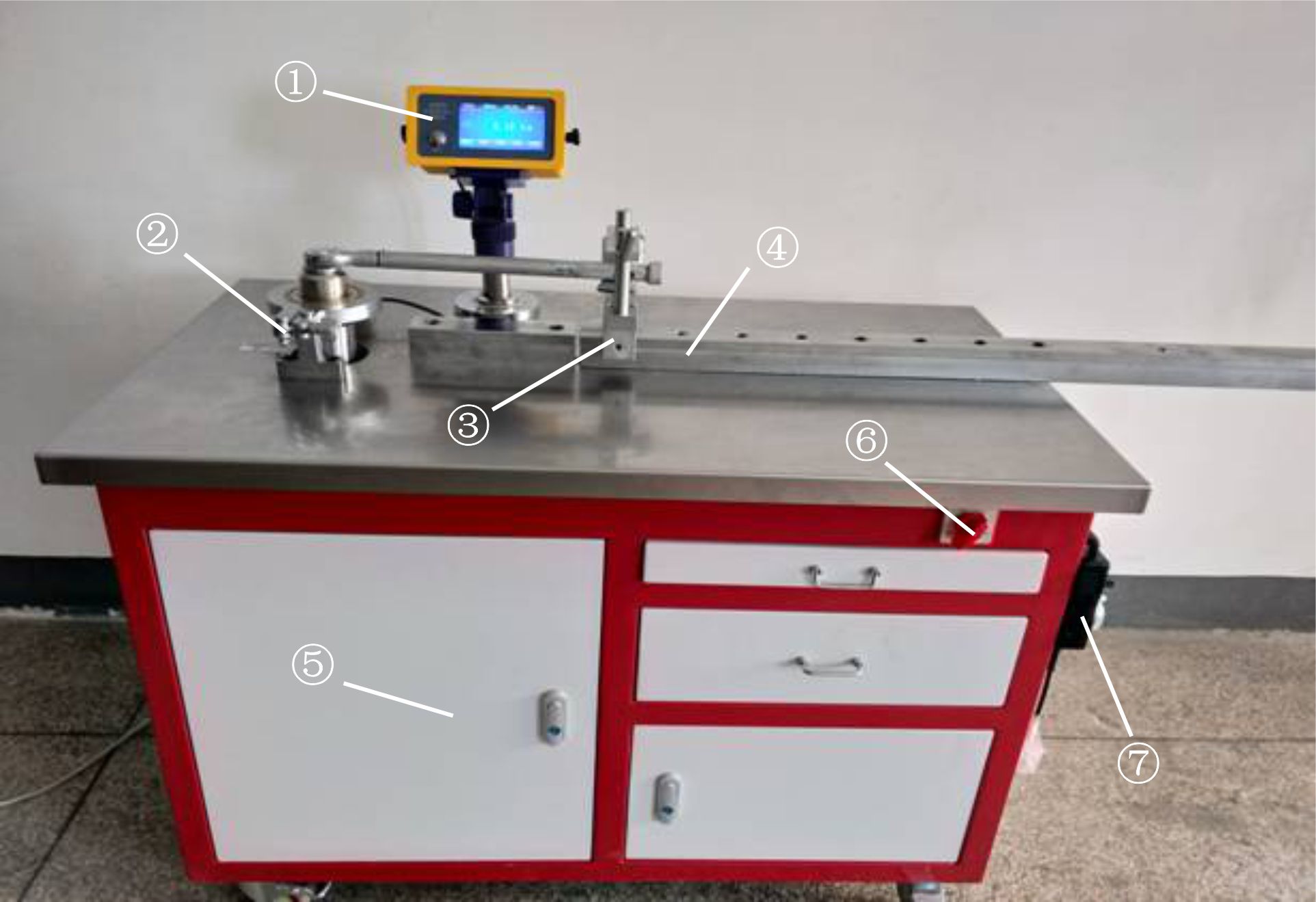

      1、顯示儀表  2、傳感器  3、加力臂  4、滑塊  5、控制柜  6、電源開關  7、電子手輪

注：

1、不可檢測超過量程范圍最大值的120%的負荷!

2、更換傳感器后一定要更改儀表量程設置，加載前務必確認無誤！

3、更換傳感器時，一定要注意傳感器的輸出插頭位置和信號線，保證在整個加載過程中不碰觸其他部件，信號線處于自由狀態。

特別提醒：傳感器只能旋轉一定的角度，安裝時應使傳感器輸出接頭置于合適位置，電子手輪加載卸載時防止傳感器轉角過大，以免損壞傳感器?。?！

四.檢定儀技術規格

1﹑測量范圍:

量程A：200.00N.m ～ 1000.0N.m

量程B：40.0N.m  ～ 200.0N.m

量程C：10.00N.m ～ 50.00N.m

量程D：2.000N.m ～ 10.000N.m

2、測量精度:±1%（可提供整機精度±0.3%）

3﹑報警值設置范圍：  滿量程范圍內

4﹑使用條件

(a)環境溫度:0～40℃

(b)相對濕度:≦80%RH

(c)供電電源:AC 220V ±10% 50Hz
